Guangdong Yanhui Hydraulic Co., Ltd. è uno dei principali produttori e fornitori di MOOG D765 in Cina. Vi diamo un cordiale benvenuto al MOOG D765 all'ingrosso all'ingrosso in vendita qui dalla nostra fabbrica. Se avete domande sul listino prezzi e sul preventivo, non esitate a contattarci via email.
Panoramica del prodotto
▔▔

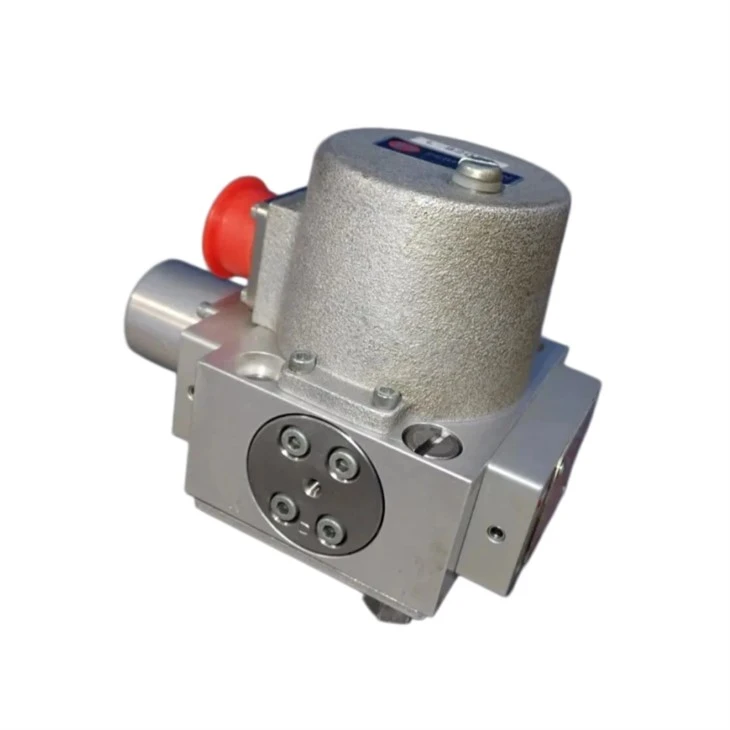

ILSerie MOOG D765è una servovalvola elettroidraulica ad alte-prestazioni, mono-stadio o multi-stadio progettata per sistemi di controllo di posizionamento, velocità e pressione ad alta-dinamica,-a circuito chiuso. Posizionata all'interno della famiglia di servoazionamenti industriali MOOG, la serie D765 integra l'elettronica di azionamento integrata (IDE) o l'attuazione tradizionale del motore di coppia per offrire precisione eccezionale, risposta in frequenza rapida e bassa isteresi nei circuiti idraulici critici.
Vantaggi principali
▔▔
- Risposta dinamica elevata:Le geometrie ottimizzate della bobina-del manicotto e i motori con coppia di uscita-a forza elevata garantiscono risposte rapide al passo e caratteristiche di frequenza eccezionali.
- Precisione superiore:Fornisce un'isteresi inferiore allo 0,2% e prestazioni di soglia adatte per cicli di posizione e forza ultra-precisi.
- Costruzione robusta:Presenta manicotti della bobina altamente resistenti all'usura-e corpi valvola temprati costruiti per resistere a cicli industriali continui e pesanti-.
- Elettronica di azionamento integrata (opzioni IDE):L'elettronica integrata consente ingressi diretti di segnali di controllo analogici o bus di campo, semplificando il cablaggio del sistema e riducendo la suscettibilità elettromagnetica.
- Resistenza alle vibrazioni e alla contaminazione:I meccanismi di feedback meccanico-integrato o di feedback della posizione della bobina-a circuito chiuso garantiscono un funzionamento affidabile in condizioni di stress meccanico e termico gravoso.
Specifiche tecniche
▔▔
| Parametro | Valore/Intervallo |
| Pressione operativa massima (porte P, A, B) | Fino a 315 bar (4500 psi)/350 bar di picco |
| Pressione massima della linea di ritorno (porta T) | Fino a 210 bar (3000 psi) standard (a seconda della configurazione della tenuta) |
| Portata nominale (@ Δp=70 bar / 1000 psi) | Da 4 l/min a 63 l/min (da 1,0 GPM a 16,5 GPM) |
| Intervallo di temperatura operativa | Da -20 gradi a +80 gradi (da -4 gradi F a +176 gradi F) |
| Intervallo di viscosità del fluido | da 15 a 400 mm²/s (cSt) (consigliato: da 20 a 45 cSt) |
| Isteresi | < 0.2% of full stroke |
| Soglia | < 0.05% of full stroke |
| Spostamento nullo (termico) | < 1.5% per 50°C change |
| Tempo di risposta al passo (0 - 100% corsa) | Da 8 ms a 16 ms (a seconda del modello) |
| Classe di filtrazione del fluido consigliata | ISO 4406 16/14/11 o più pulito (NAS 1638 Classe 5) |
Applicazioni
▔▔
- Macchine per lo stampaggio ad iniezione di materie plastiche:Controlla la velocità del cilindro di iniezione a circuito chiuso-ad alta velocità e le fasi di pressione di impaccamento dinamico, garantendo un'elevata ripetibilità nello spessore della parete della parte.
- Presse per lo stampaggio e la forgiatura dei metalli:Regola il livellamento del cilindro idraulico, la velocità di chiusura rapida della pressa e il feedback preciso della forza durante le operazioni di formatura della lamiera.
- Controllo della velocità della turbina e della valvola di aspirazione:Gestisce i cilindri principali dell'attuatore del regolatore della turbina a vapore o a gas, fornendo una rapida risposta di spegnimento e un controllo della velocità a stato stazionario.
- Banchi Prova e Simulatori di Volo:Aziona attuatori idraulici dinamici su banchi di prova di fatica, scuotitori di telai automobilistici e simulatori di volo aerospaziali che richiedono un controllo continuo dello spostamento ad alta-frequenza.
- Laminatoi per l'acciaio:Utilizzato nei cilindri idraulici a controllo automatico dello scartamento (AGC) per regolare dinamicamente la spaziatura tra i rulli con precisione inferiore al -micron in condizioni di carico estreme.
ImparentatoModalitàl
▔▔
| Codice modello | Portata nominale (l/min) | Pressione massima (bar) | Tipo di segnale di controllo/feedback | Modello sottopiastra |
| D765-001A | 10 | 315 | ±10 mA / Feedback cavo meccanico | ISO 4401-03 |
| D765-002B | 19 | 315 | ±15 mA / Feedback cavo meccanico | ISO 4401-03 |
| D765-003C | 38 | 315 | ±10 V / Feedback elettrico LVDT integrato | ISO 4401-03 |
| D765-004D | 63 | 315 | Da 4 a 20 mA / Elettronica integrata a bordo | ISO 4401-03 |
| D765-005E | 10 | 350 | ±40 mA / Feedback cavo meccanico | ISO 4401-03 |
| D765-006F | 38 | 315 | Profilo bobina ±10 V/doppio-guadagno | ISO 4401-03 |
Domande frequenti
▔▔
Come posso verificare se D765-606 è adatto al mio sistema?
Controlla i requisiti del tuo sistema, inclusi portata, pressione, segnale di ingresso e interfaccia di montaggio. La corrispondenza di questi parametri garantisce compatibilità e prestazioni ottimali.
Che tipo di segnale di controllo supporta il D765-606?
La valvola supporta tipicamente l'ingresso analogico di corrente (±10 mA) o l'ingresso di tensione (±10 V), a seconda della configurazione specifica. L'ingresso di corrente è più comune nelle applicazioni ad alta-precisione perché offre migliore immunità al rumore e stabilità su lunghe distanze dei cavi.
Contattaci
▔▔
Richiedi un preventivo oggiper garantire che il tuo sistema idraulico funzioni al meglio con i componenti originali Yanhui Hydraulic.
