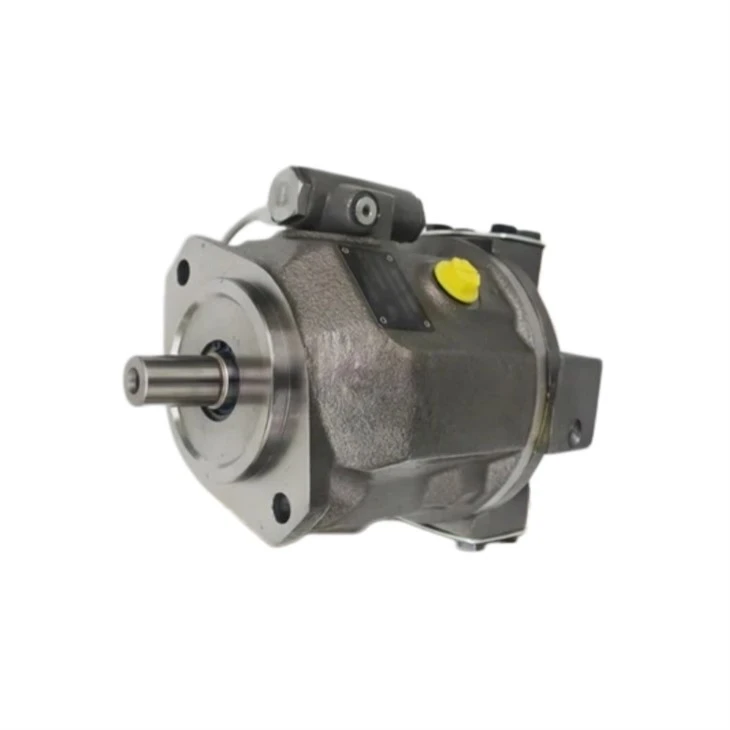

Pompa Rexroth Serie A10VSO

Panoramica del prodotto

Vantaggi principali

• Controllo di precisione:Eccezionale risposta di controllo per la regolazione di pressione, flusso e potenza, garantendo un'erogazione idraulica costante e ad alta precisione.

  Densità ad alta potenza:Ingombro strutturale compatto che fornisce una potenza elevata in condizioni di pressioni operative elevate.

  Basso rumore operativo:Il bilanciamento dinamico ottimizzato del piatto oscillante e il design della piastra della valvola riducono significativamente la generazione di rumore.

  Lunga durata:I cuscinetti idrostaticamente bilanciati e i componenti antiusura-di alta qualità riducono al minimo l'attrito e il carico termico.

  Versatilità modulare:Funzionalità di configurazione multi-circuito standardizzate tramite opzioni di azionamento standard-per le pompe ausiliarie.

•

Specifiche tecniche

▔▔

Opzioni di configurazione

• Disposizione strutturale:Pompa a pistoni assiali con design a piatto oscillante con architettura del flusso-a circuito aperto. Supporta combinazioni singole o multiple-pompa tramite-azionamento.
• Meccanismi di controllo:
• DR/DRG:Controllo della pressione (compatibile con controllo remoto).
• DFR/DFR1:Controllo del rilevamento del carico per pressione e flusso.
• DFLR:Controllo costante della pressione, del flusso e della limitazione della potenza.
• FE/ED/ER:Controllo elettro-proporzionale della pressione e dello spostamento.
• Feedback e rilevamento:Controllo della corsa con feedback meccanico, integrazione del sensore di posizione elettrico e opzioni di trasduttore di pressione per la stabilità a circuito chiuso-.
• Flangia e montaggio:Configurazioni di montaggio standard SAE a 2 e 4 bulloni secondo le specifiche dello standard ISO.
• Collegamenti portuali:Opzioni porte flangiate ad alta pressione SAE-(ANSI B93.6M) e porte filettate metriche ISO.
• Opzioni albero motore:Albero con chiavetta parallela o albero scanalato secondo gli standard SAE ANSI.
• Interfaccia elettrica:Deutsch, Hirshmann o AMP Junior-Connettori timer per solenoidi di valvole proporzionali.

Materiali e componenti chiave

▔▔

• Blocco cilindri:Ghisa duttile legata ad alta-densità progettata per la stabilità strutturale sotto cicli di pressione interna elevata.
• Gruppo pistone:Pistoni in acciaio forgiato e cementato- con pattini in ottone con interfaccia di bilanciamento idrostatico per ridurre l'attrito.
• Piastra della valvola (piastra del distributore):Acciaio temprato bimetallico con trattamento superficiale anti-usura per resistere al taglio dei fluidi ad alta- velocità.
• Piatto oscillante e culla:Acciaio legato temprato montato su cuscinetti portanti in polimero composito per evitare grippaggi e garantire una risposta rapida.
• Guarnizioni e O-ring:Guarnizioni elastomeriche in Viton (FKM) ad alte-prestazioni che garantiscono la compatibilità dei fluidi con oli minerali e fluidi sintetici a temperature elevate.

Protezione dell'imballaggio e del trasporto

▔▔

• Controllo dell'umidità e della corrosione:Superfici interne lavate con olio anti-corrosione; porte tappate con coperture antipolvere; sigillati all'interno di sacchetti in polietilene con inibitore della corrosione da vapore (VCI) per carichi pesanti con confezioni di gel di silice essiccante.
• Protezione da vibrazioni e urti:Inserti in schiuma di polietilene ad alta densità-stampati su misura-che racchiudono l'intero profilo della pompa all'interno di cartoni esterni ondulati a doppia-parete.
• Imballaggi logistici sfusi e pesanti:Unità ad alta-capacità (A10VSO da 71 a 140) montate e imbullonate su pallet/casse in legno solido-trattato termicamente conformi agli standard internazionali di esportazione ISPM-15, rinforzati con fascette in acciaio.

Applicaazioni

• Macchine per lo stampaggio ad iniezione:Utilizzato per il controllo proporzionale della pressione di bloccaggio e la regolazione accurata della velocità di movimento dello stampo.
• Presse idrauliche per la formatura dei metalli:Implementato per una corsa di-avvicinamento verso il basso-rapido, cicli precisi di mantenimento della pressione e un controllo fluido del tonnellaggio.
• Sistemi CNC per macchine utensili:Fornisce un flusso variabile adattivo ai dispositivi di bloccaggio idraulici, ai cambiautensili e agli azionamenti dei mandrini.
• Macchine per imballaggio e compattazione:Fornisce una limitazione di potenza costante (controllo DFLR) per ottimizzare la potenza di azionamento del motore durante i cicli di compressione a carico elevato-.
• Attrezzature civili e edili:Gestisce le pressioni della linea idraulica ausiliaria per argani, meccanismi di sterzo e stabilizzatori.

Modelli correlati

Domande frequenti

1. Come posso verificare il codice modello corretto per la sostituzione?

Individuare la targhetta metallica sul lato del corpo della pompa. Fornire il codice completo (ad esempio, A10VSO45DFR1/31R-PPA12N00) e il numero materiale a 10 cifre che inizia con 0518... o R9... per garantire l'esatta corrispondenza tecnica.

2. Quale livello di pulizia è richiesto per l'olio idraulico?

Per garantire una lunga durata, l'olio idraulico deve essere filtrato per mantenere il livello di pulizia ISO 4406 19/17/14 o più pulito. Si consiglia vivamente un grado di filtrazione nominale di 10 micron.

3. Quali tipi di fluido idraulico sono compatibili con la pompa A10VSO?

Le unità standard sono completamente compatibili con i fluidi idraulici a base di-olio-minerale (HLP/HM). Per fluidi sintetici o resistenti al fuoco-(come HETG, HEPG, HFC), specificarlo durante l'effettuazione dell'ordine per la corretta selezione della guarnizione.

Contattaci

Panoramica del prodotto

ILSerie Bosch Rexroth A10VSOè una pompa a pistoni assiali a cilindrata variabile-di fama mondiale, ad alte-prestazioni, progettata utilizzando il principio del piatto oscillante per trasmissioni idrostatiche in sistemi idraulici mobili e industriali-a circuito aperto. Celebrata per la sua progettazione modulare, la robusta affidabilità e il rapporto potenza-in-peso eccezionalmente elevato, la serie A10VSO costituisce lo standard di settore per il controllo di precisione della potenza fluida.

Vantaggi principali

• Densità ad alta potenza:L'ingombro strutturale compatto combinato con un'elevata capacità di pressione di esercizio consente la massima potenza di uscita in spazi di installazione limitati.

  Bassi livelli di rumore:La geometria ottimizzata della piastra della valvola e il design del piatto oscillante con smorzamento acustico riducono significativamente il rumore aereo operativo.

  Efficienza superiore:L'efficienza volumetrica e meccanica-idraulica estremamente elevata riduce al minimo la perdita di potenza e il riscaldamento del fluido.

  Opzioni di controllo versatili:Un'ampia gamma di controlli di pressione, flusso e potenza (DR, DFR, DFLR, DRG, ecc.) consente un'integrazione perfetta nei circuiti di controllo automatizzati.

  Attraverso la-capacità di Drive:Progettato per supportare il montaggio della pompa ausiliaria (tramite-azionamento) per sistemi idraulici multi-circuito senza richiedere ulteriori azionamenti della PTO del motore.

  Lunga vita operativa:I cuscinetti a rulli conici di alta qualità, i pistoni-progettati con precisione e i rivestimenti tribologici avanzati garantiscono intervalli di manutenzione prolungati in caso di cicli di lavoro gravosi-continui.

•

Specifiche tecniche

Applicazioni

Modelli correlati

Domande frequenti

D1: Qual è la differenza principale tra la pompa a pistoni variabili Rexroth A10VSO e una pompa a cilindrata fissa?

Risposta:Una pompa a cilindrata fissa emette un volume costante di fluido per giro dell'albero, richiedendo che il fluido in eccesso venga scaricato su una valvola di sicurezza alla pressione di esercizio quando la domanda diminuisce (generando calore significativo). Al contrario, la pompa A10VSO a cilindrata variabile altera automaticamente l'angolo di inclinazione del piatto oscillante per regolare il volume di uscita in base alla richiesta del sistema. Ciò riduce drasticamente il consumo energetico, la generazione termica del sistema e l’usura meccanica.

D2: Quali sono le differenze tra le opzioni di controllo DFR e DFR1 sull'A10VSO?

Risposta:Sia DFR che DFR1 sono sistemi di controllo con rilevamento del carico- che regolano il flusso della pompa in base alla richiesta di carico tramite un segnale di pressione differenziale.

DFR:Presenta un orifizio di spurgo interno tra la linea del segnale di carico e il corpo della pompa, consentendo lo scarico della pressione nella linea del segnale quando la valvola di controllo è centrata.

DFR1:Omette questo orifizio di spurgo interno. È destinato ai sistemi in cui il blocco della valvola load{1}}sensing include già una linea di spurgo del segnale integrata.

Contattaci

▔▔

Richiedi un preventivo oggiper garantire che il tuo sistema idraulico funzioni al meglio con i componenti originali Yanhui Hydraulic.
